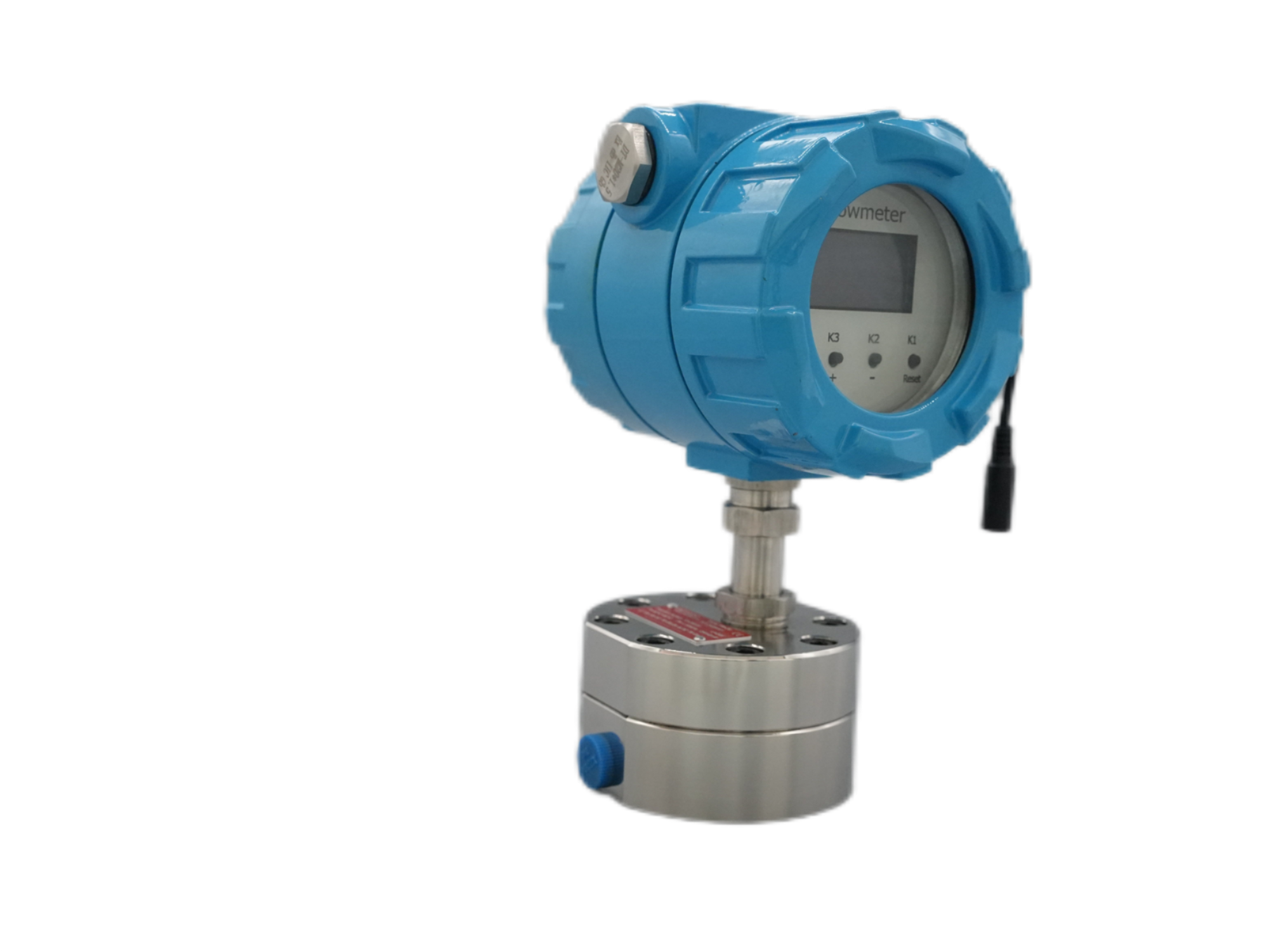

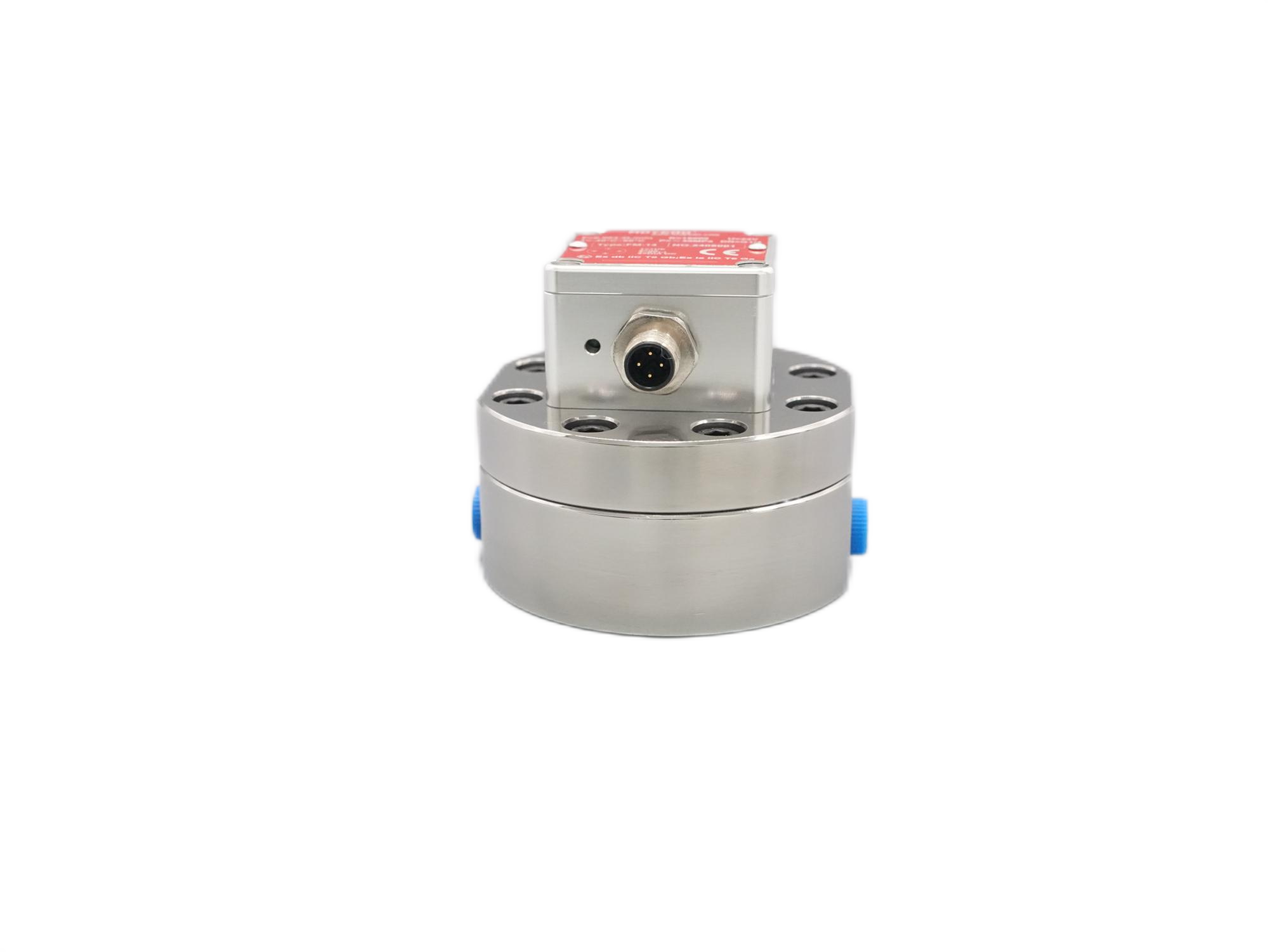

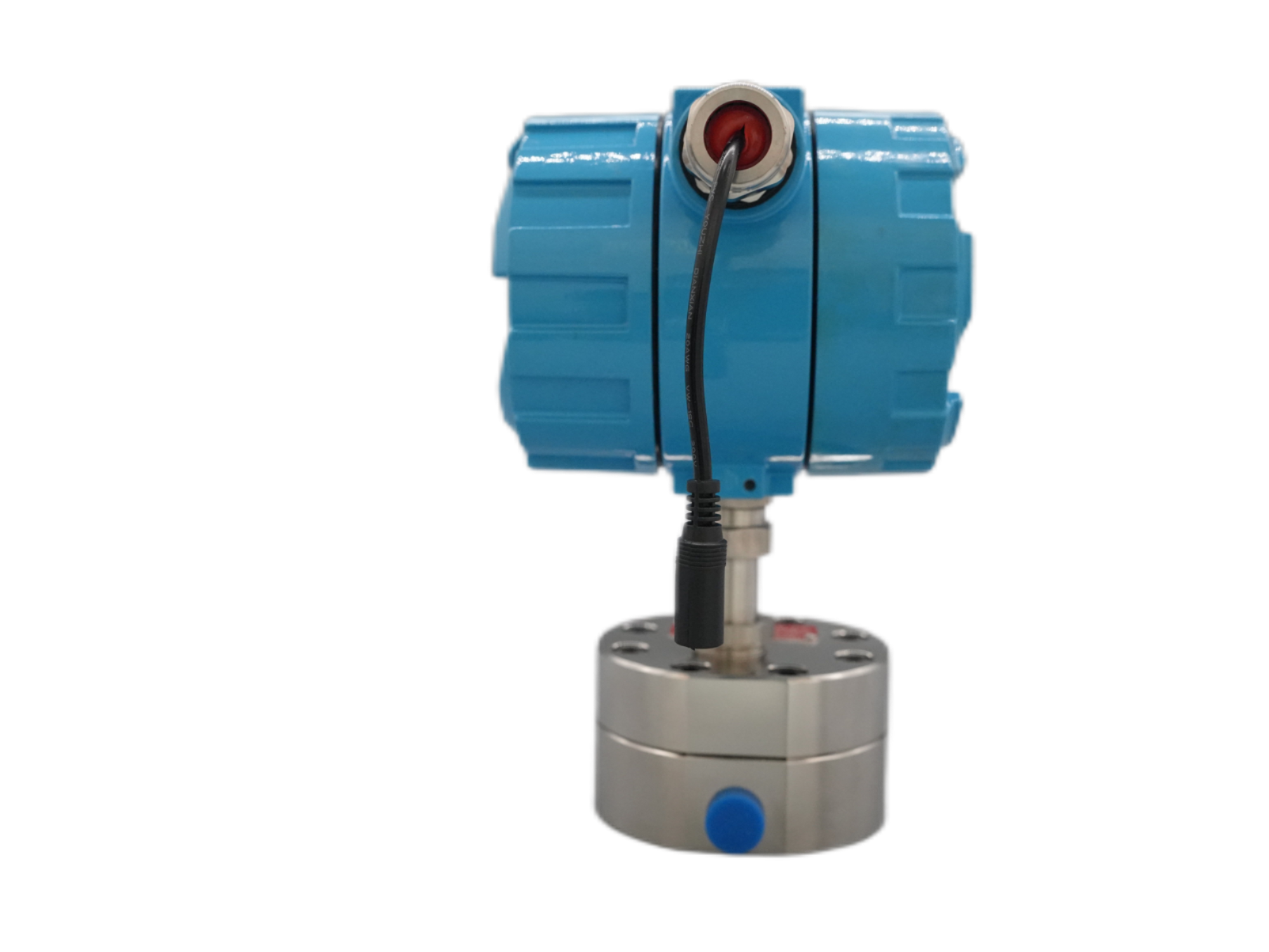

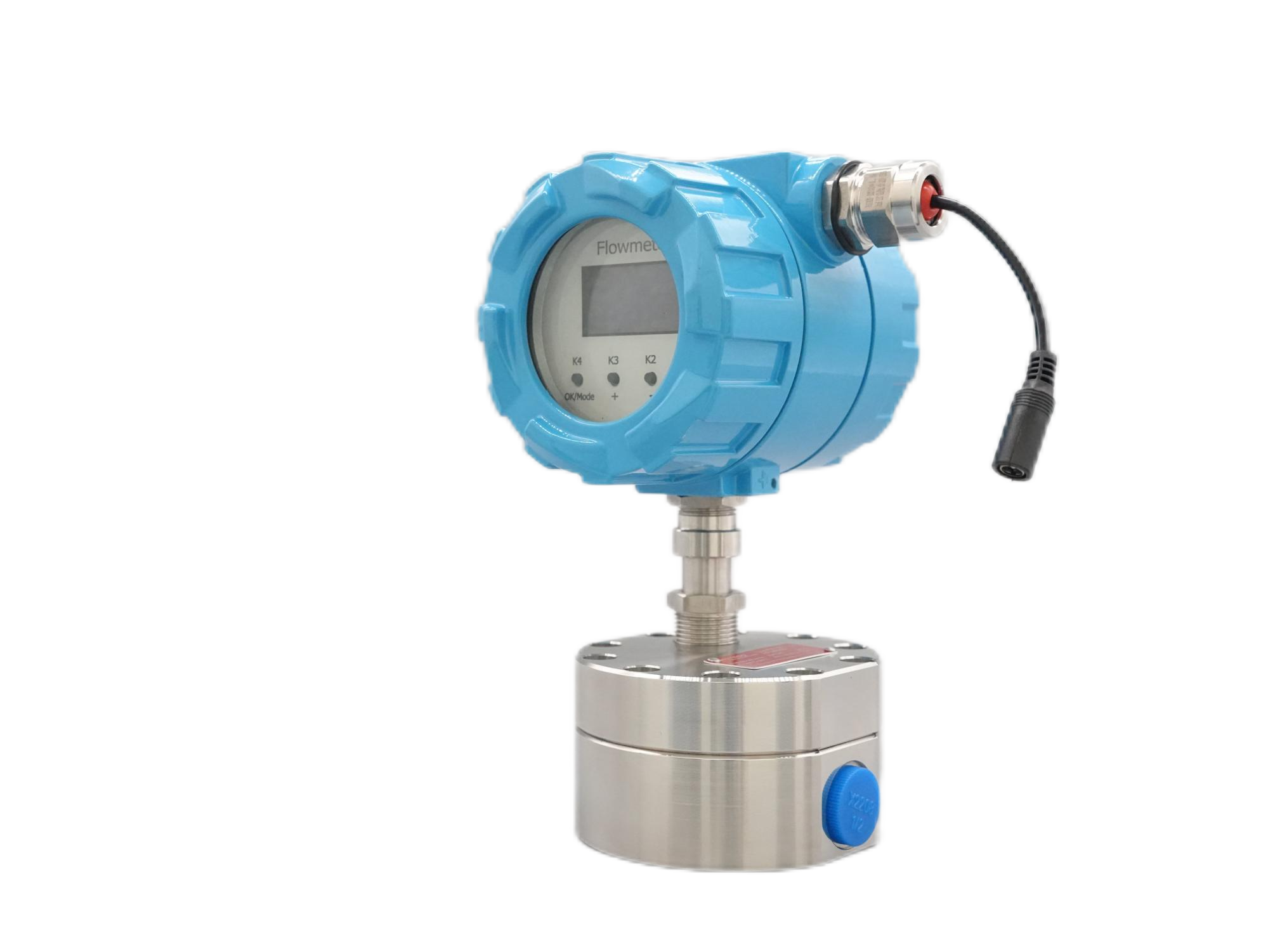

容积式齿轮流量计型号
| 型号 | K系数P/L | 流量范围 | 管路螺纹尺寸 | 固定主体中心距 | 主体直径厚度 | 连接方式 | 最大压强 | 重量(KG) |
| FM-10X | 4300 | 0.01-7L/min | G1/4螺纹/DN08 | M6*44mm | Φ88厚度43 | NPN | 40MPa | 2.3 |
技术数据-总体
| 测量精度 | 高达±0.1 %⁴) |
| 可重复性 | ±0.15 %（在相同条件下） |
| 线性 | 实际流量的± 2.5% （黏度≥ 5mm² /s ） |
| 材料 | 外壳： 按DIN 1.4305 [AISI 303], 1.4404 [AISI 316L 齿轮： 按DIN 1.4122 轴承： 不锈钢滚珠轴承 / 碳化钨套筒轴承 密封： FPM |
| 介质温度 | -40 ℃至 150 ℃ |
| 尺寸 | 见下面结构图 |
技术数据-滤芯（选装）
| 安装位置 | 水平 / 垂直 |
| 最大压力 | 最大 200bar( 温度为 +40 ℃） 最大 160bar( 温度为 +120 ℃） |
| 材料 | 按 DIN 1.4401[AIS 316] |
| 网格 | 25um |
| 压力下降 | 大约 300mbar(at0.5l/min and mm² /s 条件下） |
| 安装长度 | 大约 80mm |
| 连接 | 6mm 管 |
尺寸图—MOYEDO FM
| 型号 | ΦA | B | C | D | E | G | H | L | T |
| FM-10X | 88mm | M6*15 | 13.7mm | 44mm | 15mm | G1/4 | 43mm | 84mm | 15mm |
